エルバロイ^™

1.相溶性

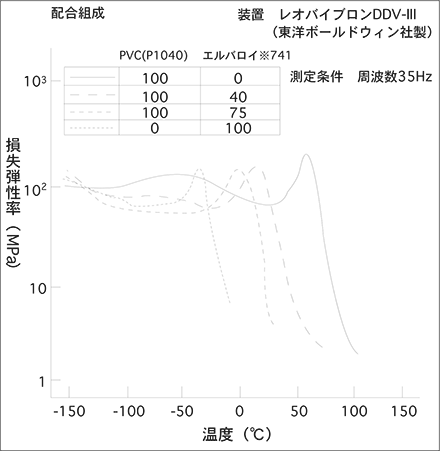

エルバロイ*の溶解度パラメーターは9.2～9.3であり、PVCの9.4に極めて近い値となっているのでPVCとの相溶性に優れます。図1にエルバロイ*/PVCの固体領域の粘弾性特性を示しました。

エルバロイ*の配合量が増えるにつれ、二次転移点に対応する損失弾性率のピークの位置がPVC単独より低くなり又そのピークはエルバロイ*、PVC各々の中間に唯一現われます。

このことから、エルバロイ*/PVCは単なる2種類のポリマーから成るいわゆるブレンド物ではなく、分子的に均一に相溶しあった混合体（ポリマーアロイ）を形成していることがわかります。

2.可塑化効率

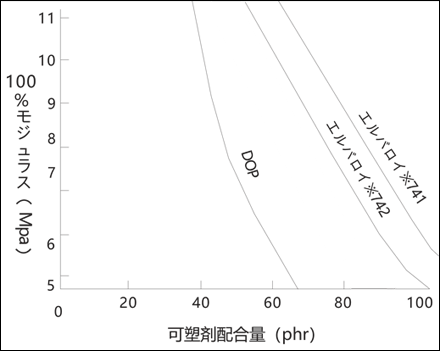

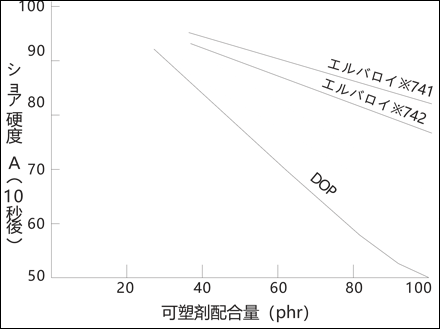

PVCにエルバロイ*を混合していくと、図2、3に示しましたようにモジュラスや硬度が小さくなり柔軟性が増します。

このことから、エルバロイ*はDOPやDOAのような液状可塑剤と同じようにPVCに対して可塑剤として機能していることがわかります。

3.耐油性、耐薬品性、揮発性、移行性

表2に示すように、エルバロイ*/PVCは油や石けん水による抽出や、熱による揮散がなく又他基材への移行が起こりません。

又少量の液状可塑剤と併用してもエルバロイ*の特性を保持します。

4.低温特牲

エルバロイ*/PVCは表2に示すように優れた低温衝撃特性を有しています。

ただし低温での柔軟性は劣りますので、優れた低温触感を要求される場合には耐寒性可塑剤を併用することによって改良することができます。

なおその他の機械的強度は、同じ硬度を有する従来の軟質塩ビと同等です。

5.電気特牲

エルバロイ*/PVCの電気特性は、耐熱電線用途で一般に使用されているトリメリット酸エステル（TOTM）を使用したものと比較してほぼ同等です。

6.フィラー充填特牲

エルバロイ*/PVCは、炭酸カルシウムを100重量部配合してもほとんど破断点抗張力は低下せず、フィラー充填特性に優れます。

7.耐候性

エルバロイ*/PVCは、通常の液状可塑剤配合の軟質塩ビに比べ長期の屋外暴露試験において、機械的特性の保持に優れ、汚れが付きにくいという特長があります。

しかし、長期にわたって初期の機械的特性を保持する為には、酸化チタンやカーボンブラックのような顔料あるいは適当な紫外線吸収剤を添加することが必要です。
